Aangepaste machines voor het bestraten van wegen en tunnels met glijbekisting

Specificaties:AHT4000/AHT6000/AHT8000/AHT7500S

* :Optioneel is de basisverhardingsbreedte 2500 mm of 3500 mm en kan de verhardingsbreedte met tussenpozen van 250 mm of 300 mm worden verbreed.

Het wordt door de klant aangepast aan de werkelijke bouwvereisten.

**:optie 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 tpm;

optie2--TAD850VE, Volvo160kW/2200rpm.

***:optie -QSB6.7-C260-30, Cummins, 194 kW/2200 tpm

Alle informatie en specificaties zijn correct op het moment van drukken en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Prestatiekenmerken:

De AHT4000/6000/8500/7500S betonstraatmachines zijn ontworpen met een volledig hydraulische aandrijving, gecentraliseerde computerbesturing met realtime monitoring en zelfdiagnosemogelijkheden, en automatische nivellerings- en traceersystemen.

● OVERZICHT

Deze innovatieve, geavanceerde en praktische machine van hoge kwaliteit is een belangrijk speciaal apparaat voor de aanleg van betonnen wegen en bestratingen op pleinen en luchthavens.

●HOOG FLEXIBELE BETONNEN GLIJBARE BESTRATING

De betonglijbekistingsmachine kan standaard betonwegverhardingen met een breedte van 3,0 m tot 8,5 m en een dikte tot 450 mm nauwkeurig bestraten.

●BETONVERDICHTINGSMECHANISME

De paver is uitgerust met een hydraulische trilaandrijving. De paver wordt standaard geleverd met 14 hydraulische aansluitingen (optioneel: 9 of 18). Gelijktijdige bewerkingen van verspreiden, schrapen, trillen, stampen en extruderen op hetzelfde moment bij het bestraten van de steunlaag en betonweg.

●EFFICIËNT MOTORBEHEERSYSTEEM

De ECO-modusinstelling past het motorvermogen automatisch aan de huidige prestatievereisten aan om een ​​brandstofefficiënt dieselverbruik en lage geluidsemissies te garanderen. De AHT6000/8500/7500S zijn uitgerust met VOLVO TAD552VE/TAD851VE/TAD852VE-motoren, met geavanceerde, krachtige motortechnologie (tot 210 kW/ 290 pk uitgangsvermogen) die voldoet aan de EC Stage IIIA-emissienormen.

●ROBUUST MACHINEONTWERP en DUURZAME BESTRATINGSMAL

Het robuuste ontwerp van de machine garandeert consistente betonverharding met hoge output en nauwkeurige bestratingsresultaten, zelfs onder moeilijke omstandigheden op de locatie. De bestratingsmachine kan compatibel zijn met 8,5 m (of 9 m) serie metrische bestratingsmallen. De 3,0 m tot 8,5 m serie wordt standaard geleverd met een slijtzool en kan worden uitgerust met een optioneel kroonprofiel.

●HOOG-PRECISIE BESTURINGS- EN AANDRIJFSYSTEEM

Automatische nivellerings- en traceringssystemen om vlakheid, rechtheid en gladheid van het wegdek bij bochten te garanderen. Het intelligente controlesysteem en het antislipstuursysteem voor extreem soepele werking zorgen voor de rechtheid van nauwkeurige betonverharding.

●PERFECTE ERGONOMIE EN HANDLING

Het ergonomisch ontworpen bestuurdersplatform beschikt over een gebruiksvriendelijk bedieningsconcept en uitzonderlijk zicht, wat het werk voor de bestuurder gemakkelijker maakt. Volledig hydraulische onafhankelijke aandrijving, microcomputer met display en zelfdiagnosemogelijkheid. Ergonomisch ontworpen met slimme bedieningselementen voor operationeel comfort en gemak.

●VOLLEDIG MODULAIR MACHINEONTWERP

Het volledig modulaire ontwerp van de machine maakt het mogelijk om flexibel te modificeren en te upgraden met nieuwe opties volgens de vereisten van de gebruiker. Compacte afmetingen en minimale retrofitvereisten zorgen ervoor dat de paver eenvoudig kan worden geladen en economisch kan worden getransporteerd. Afhankelijk van de configuratie kunnen de deuvelstang-inserter of oscillerende balk en super smoother tijdens het transport aan de machine gemonteerd blijven.

AHT4000/6000/8000/7500SSlipform Pavers zijn ontworpen met een volledig hydraulische aandrijving, gecentraliseerde computerbesturing met realtime monitoring en zelfdiagnosemogelijkheden, en automatische nivellerings- en traceringssystemen.

Deze innovatieve, geavanceerde en praktische machine van hoge kwaliteit is een belangrijk speciaal apparaat voor de aanleg van hogesnelheidslijnen en betonwegen.

● De AHT4150/6000/8000/7500S betonmachines zijn geschikt voor de aanleg van een ondersteunende laag voor hogesnelheidsspoorwegen en betonwegen.

● Gelijktijdige bewerkingen van verspreiden, schrapen, trillen, stampen en extruderen bij het verharden van de steunlaag en de betonweg.

● Volledig hydraulische onafhankelijke aandrijving, microcomputer met display en zelfdiagnosefunctie.

● Ergonomisch ontworpen met slimme bedieningselementen voor bedieningscomfort en gemak.

● Geïmporteerde belangrijke componenten om de betrouwbaarheid van de machine te garanderen en de levensduur van de asfalteermachine te verlengen.

Kenmerken (9)

Motor

Volvo/Cummins watergekoelde motor, krachtig, hoog koppelreservering,

laag brandstofverbruik, emissie conform de Europese milieunormen.

Trillingsapparaat

Superhoge frequentie, sterke trillingen, hoge dichtheid van de bovenzijde van de bestrating

Automatisch nivelleringssysteem

Automatische nivellerings- en traceringssystemen zorgen ervoor dat het wegdek vlak is en de weg recht blijft.

Schraapplaat

Wordt aangestuurd door twee hydraulische cilinders om de hoeveelheid beton die naar de vormmal gaat te regelen. Deze kan geheel of onafhankelijk van elkaar links of rechts omhoog en omlaag bewegen.

Reissysteem

Twee hydraulisch aangedreven rupsbanden en microcomputerbesturing zorgen voor een vooraf ingestelde constante snelheid, een correcte rechte lijn en soepele besturing in bochten.

Perfect ergonomisch ontwerp en bedieningsconcept

Het ergonomisch ontworpen bestuurdersplatform kenmerkt zich door een gebruiksvriendelijk bedieningsconcept en uitstekend zicht, wat het werk voor de bestuurder vergemakkelijkt.

Gecentraliseerde smering

Gecentraliseerde smering kan automatisch. Vul smeervet aan op hoge temperatuur en aandrijfcomponenten, verleng de slijtageperiode effectief, verbeter de betrouwbaarheid van tamper en voeding aanzienlijk.

STANDAARD OF OPTIONELE UITRUSTING

1. Hydraulische trilnaalden

De asfalteermachine is standaard voorzien van 14 hydraulische aansluitingen om de hydraulische trilnaalden aan te drijven (9 of 24 optioneel verkrijgbaar)

2. Afzonderlijke zijbalk-invoegers

Aan beide zijden zijn zijdelings gemonteerde trekstanginzetstukken aangebracht die automatisch trekstangen inbrengen om aangrenzende wegverhardingen te plaveien

3,Longitudinale trekstanginvoeger (alleen voor AHT8500/SF7500S)

Om te voorkomen dat de platen bij de langsvoegen uit elkaar schuiven, worden automatisch langsliggers geplaatst.

4,Optioneel SUPER GLADDER

De supergladde afwerking van hoogwaardig materiaal zorgt voor een perfecte oppervlaktekwaliteit

5. Optionele oscillerende bundelinvoeger (alleen voor AHT7500S)

De excentrisch aangedreven, robuuste oscillerende balk met automatische heffunctie wanneer de machine stopt, kan alle oneffenheden in het betonnen wegdek verwijderen.

6.Optionele DBI-invoeger (alleen voor AHT7500S)

De uitgebreide deuvelstanginzetter (DBI) die op het machineframe is gemonteerd (alleen voor AHT7500S) beschikt over de optionele automatische insteekfunctie waarmee de deuvelstang op de exacte positie kan worden ingebracht.

VOORDELEN VAN DE AHT4000/6000/8500/7500S SERIE SLIPFORM PAVERS

1 . Krachtigmotor

De krachtige motor garandeert te allen tijde een effectieve betonverharding in het optimale vermogens- en koppelbereik.

2. Prestatie-geoptimaliseerd Eco-modus motormanagement

De ECO-modus kan het motorvermogen automatisch aanpassen aan de prestatievereisten om een ​​optimale motorefficiëntie, een zuinig dieselverbruik en een lage geluidsemissie te garanderen.

3. Gestandaardiseerd bedieningsconcept, ergonomisch geoptimaliseerd, overzichtelijk bedieningspaneel

Met zijn state-of-the-art scherm en duidelijke, taalneutrale symbolen, bevordert het bedieningspaneel productieve on-site operaties. Het gestandaardiseerde, zelfverklarende bedieningsconcept dat op verschillende modellen wordt gebruikt, biedt betere synergie-effecten.

4. Eenvoudige toegang tot de onderhouds- en inspectiepunten minimaliseert de onderhoudsvereisten.

5. Hoogwaardig machinebesturingssysteem

Het hoogwaardige machinebesturingssysteem met de gepatenteerde software van ZJAR PAVING verhoogt zowel de bedrijfsveiligheid als het toepassingsbereik van de glijbekistingsmachine.

6. SERVICE DIAGNOSESYSTEEMWIDIAG

ZJAR PAVER, het servicediagnosesysteem met een gestandaardiseerde interface, zorgt ervoor dat technici snel en direct ter plaatse storingen kunnen verhelpen.

7. Dwarshellingregelsysteem

Dankzij de innovatieve, elektronische technologie voor de regeling van de dwarshelling, die door ARAN is ontwikkeld, wordt de reactietijd van de machine aanzienlijk verkort, waardoor het gewenste bestratingseffect wordt bereikt.

8. Snelheidsregeling (machine lopen en snelheidsregeling)

Dankzij de computergestuurde snelheidsaanpassing van elke afzonderlijke baaneenheid kunnen de specificaties met uiterste precisie worden nageleefd, zelfs bij het asfalteren in bochten.

9. Snelle conversie tijdens transport en eenvoudig transport

De minimale inspanning die nodig is om de asfalteermachine om te bouwen tijdens het transport, verlaagt de operationele kosten. Wendbaarheid en compacte machineafmetingen maken transport eenvoudig.

Actierichtlijnen:

Zorg voor een goede teamcohesie, geef de teamgeest de vrije loop, zie wetenschappelijke en technologische innovatie als een krachtige drijvende kracht, geef de technische voordelen de vrije loop, innoveer marketingmethoden, creëer speciale en verfijnde functies en breng het niveau van Zhenjiang Aran Machinery naar een hoger niveau.

Toepassingsscènes:

Beelden van plein- en luchthavenbouw

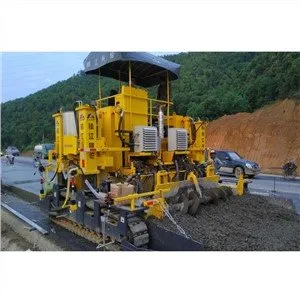

Scènes van Road enTunnelBouw

In een zeer korte tijd werden de werkzaamheden voor het bestraten van de betonweg afgerond door middel van intensieve bouwwerkzaamheden.

Glijbekisting met egaal oppervlak en goede verdichting

AHT8500 eenstapsvormen met goede en nette hoeken en randen

De nauwkeurige bediening met het automatische nivelleringssysteem zorgt voor een zeer egaal wegdek.

In veel regio's in Zuidoost-Azië is het verplicht om stalen netten in het betonverhardingssysteem te plaatsen.

Bij sommige projecten is het nodig om langsliggers in betonbekistingen te plaatsen. Deze kunnen ook handmatig vooraf worden geplaatst.

Toepassing van het mechanisme voor het automatisch inbrengen van trekstangen

WorkenPrinciple:

De betonwagen giet betonmengsel voor de spreader; de paver beweegt met een bepaalde snelheid vooruit; het werkmechanisme begint te werken. De schroefspreader scheidt het opgestapelde beton langs de linker- en rechterrichting en verdeelt het gelijkmatig voor de schraapplaat. De tijdelijke schraapplaat, met de hydraulisch in hoogte verstelbare, schraapt het cementbeton tot de vereiste dikte van de voorbestrating. De frequentieomzettingsplug-in trilstaaf trilt met een bepaalde frequentie om lucht uit te stoten die tijdens het mengen in het beton opgaat en vervolgens poriën te elimineren.

Begin van de werkzaamheden

Scène van de aanleg van stedelijke wegen in Zuidoost-Azië, waarbij elk de helft van het wegdek werd geasfalteerd.

In Cambodja

De sterk verbeterde bouwkwaliteit en werkefficiëntie werden door lokale eigenaren geprezen

Bouwscènes in Afrika in Nigeria, Madagaskar, Senegal en Mauritius

Gecoördineerde bestratingswerkzaamheden zorgen voor een hoge werkefficiëntie

Bij het aanleggen van bestrating zijn, als u obstakels moet vermijden, meerdere eenvoudige betonbekistingen nodig om de bestrating te voltooien.

Klasse 1 snelweg in Puerto Princess, Filipijnen

Twee opties voor het laden voor zeetransport:

Het is niet nodig om grote onderdelen, zoals de rupsband, te verwijderen. De hele machine wordt in een flatrackcontainer vervoerd. Bij transport naar de bouwplaats kan de machine al werken nadat er een klein aantal accessoires is gemonteerd, zoals te zien is op de bovenstaande foto.

Demonteer de rupsband van de gehele machine-uitrusting in onafhankelijke kleine onderdelen en plaats deze respectievelijk in de container. Wanneer deze op de werkplek wordt afgeleverd, is er veel assemblagewerk voordat deze in de bouw kan worden genomen.

Laden voor landtransport:

Laden van goederen voor landtransport: Til de asfalteermachine op de platformtrailer

Rijd de asfalteermachine vanaf het speciaal aan de zijkant gemonteerde loopframe op de platformwagen.

Langeafstandsvervoer over de weg met een plateauwagen

ISO-certificering

CE-certificering

Aftersales-service:



Door middel van gedeelde samenwerking, integratie en reorganisatie versterkt ARAN Company haar uithoudingsvermogen, verbetert het haar algehele sterkte op alomvattende wijze en vormt het een nieuw ontwikkelingsmechanisme met sprongen vooruit.

Het bedrijf ARAN zal in lijn zijn met het bedrijfsconcept van "Waarde creëren voor gebruikers" en de kernconcurrentiekracht van het bedrijf verbeteren, om de nieuwe sprong van Zhenjiang Aran Machinery Co., LTD te bereiken



Product After-Sales Service-verbintenis

De Fabrikant garandeert de kwaliteit van de apparatuur gedurende een periode van 12 maanden nadat de betaling is gedaan (met uitzondering van normaal verbruik, motoronderdelen en verbruiksartikelen). In de garantieperiode garandeert de Verkoper de werking van de apparatuur volledig. In de garantieperiode, indien er kwaliteitsfalen of schade optreedt tijdens de werking van de apparatuur, zal de Verkoper dezelfde reserveonderdelen per vliegtuig naar de gebruiker sturen op kosten van de Verkoper.

Zodra de betonstraatsteen is verkocht, wordt op verzoek van de eindgebruikers een professionele servicetechnicus van een binnenlands of buitenlands mobiel servicestation kosteloos naar de locatie gestuurd voor installatie, inbedrijfstelling en technische training voor een periode van 15 dagen. Het retourvliegticket naar de werkplek en de lokale transportkosten van het professionele servicepersoneel worden door de gebruiker gedragen. Bovendien, als er aanvullende technische diensten nodig zijn voor het project van de koper nadat de inbedrijfstelling en technische training zijn voltooid, zal de verkoper ervoor zorgen dat zijn servicetechnicus het verblijf verlengt of een bezoek brengt aan de locatie.

Het bedrijf zal de producten blijven optimaliseren en een servicegarantie bieden. Na ontvangst van de kennisgeving van de koper van de vraag naar service, zal er binnen 24 uur een schriftelijk antwoord worden aangeboden om de bijbehorende behandelmethode voor te stellen, en onderdelen zullen zo snel mogelijk per vliegtuig of expresbezorging naar de site van de gebruiker worden verzonden, zodat onze overzeese gebruikers kunnen genieten van levenslange technische services en levering van reserveonderdelen.

Kwaliteitsborging voor productieproces en fabricage

Zhenjiang Aran Machinery Co., Ltd. is een professioneel productiebedrijf voor wegmachines. Het richt zich al meer dan 30 jaar op onderzoek en ontwikkeling van wegmachines en heeft veel ervaring opgedaan in het ontwerp en de productie van wegmachines. Het bedrijf heeft een sterke technische kracht, uitstekende productietechnologie en veel managementervaring. Zhenjiang Aran heeft de technologie van de originele Zhenjiang Road Machinery Company-producten geërfd en heeft de productprestaties en -kwaliteit verder ontwikkeld en continu verbeterd.

Het bedrijf houdt zich aan het principe van "Alles voor de gebruikers" en biedt apparatuuraanpassingsdiensten aan volgens de behoeften van de gebruiker. Op basis van geavanceerde buitenlandse technologie, gecombineerd met de werkelijke binnenlandse omstandigheden van wegenbouw, heeft Zhenjiang Aran zijn productontwerp voortdurend verbeterd en geperfectioneerd en een reeks productgroepen voor bestrating en mengapparatuur ontwikkeld. Ondertussen heeft het bedrijf ook de vaardigheden onder de knie gekregen om nieuwe soorten producten voor wegenbouw te ontwikkelen. Met zijn toonaangevende technologie, innovatieve geest, betrouwbare kwaliteit en servicegarantie, verkoopt Zhenjiang Aran zijn producten nu wereldwijd. In China, Afrika, Oost-Europa, India, Latijns-Amerika, het Midden-Oosten, Rusland en Zuidoost-Azië helpt Zhenjiang Aran een mooie toekomst voor de wereld op te bouwen.
