Betonwegenbouwmachines

Specificaties:

AHT4000/AHT6000/AHT8000/AHT7500S

* :Optioneel is de basisverhardingsbreedte 2500 mm of 3500 mm en kan de verhardingsbreedte met tussenpozen van 250 mm of 300 mm worden verbreed.

Het wordt door de klant aangepast aan de werkelijke bouwvereisten.

**:optie 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 tpm;

optie2--TAD850VE, Volvo160kW/2200rpm.

***:optie -QSB6.7-C260-30, Cummins, 194 kW/2200 tpm

Alle informatie en specificaties zijn correct op het moment van drukken en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Functies

一,Prestatiekenmerken:

AHT4000/6000De /8500/7500S betonstraatmachine wordt volledig hydraulisch aangestuurd, heeft een centrale computerbesturing met realtime monitoring en zelfdiagnose en beschikt over een automatisch nivellerings- en traceerbaarheidssysteem.

● OVERZICHT

Deze hoogwaardige, innovatieve, geavanceerde en praktische machine is speciaal ontworpen voor de aanleg van betonnen wegen en bestrating op pleinen en luchthavens.

●HOOG FLEXIBELE BETONNEN GLIJBARE BESTRATING

De betonglijbekistingsmachine kan standaard betonwegverhardingen met een breedte van 3,5 m en een dikte tot 450 mm nauwkeurig bestraten.

●EFFICIËNT MOTORBEHEERSYSTEEM

De ECO-modusinstelling past het motorvermogen automatisch aan om een ​​brandstofefficiënt dieselverbruik en lage geluidsemissies te garanderen. De AHT6000/8500/7500S zijn uitgerust met VOLVO TAD552VE/TAD851VE/TAD852VE-motoren, met geavanceerde, krachtige motortechnologie (tot 210 kW/ 290 pk uitgangsvermogen) die voldoet aan de EC Stage IIIA-emissienormen.

●HOOG-PRECISIE BESTURINGS- EN AANDRIJFSYSTEEM

Automatische nivellerings- en traceringssystemen om vlakheid, rechtheid en gladheid van het wegdek bij bochten te garanderen. Het intelligente controlesysteem en het antislipstuursysteem voor extreem soepele werking zorgen voor de rechtheid van nauwkeurige betonverharding.

●BETONVERDICHTINGSMECHANISME

De asfalteermachine is uitgerust met een hydraulische trilaandrijving, met standaard 14 hydraulische aansluitingen (optioneel: 9 of 18). Gelijktijdige bewerkingen van verspreiden, schrapen, trillen, stampen en extruderen op hetzelfde moment bij het bestraten van de steunlaag en de betonweg.

●ROBUUST MACHINE ONTWERPandDUURZAAMSCHIMMEL VOOR BESTRATING

Het robuuste ontwerp garandeert consistente, nauwkeurige betonbestrating met hoge output onder moeilijke omstandigheden. De bestratingsmachine kan compatibel zijn met 8,5 m (of 9 m) series metrische bestratingsmallen. De 3,0 m tot 8,5 m series worden standaard geleverd met een slijtzool en kunnen worden uitgerust met een optioneel kroonprofiel.

●PERFECTE ERGONOMIE EN HANDLING

Het bestuurdersplatform heeft een ergonomisch ontwerp, gebruiksvriendelijk bedieningsconcept en uitzonderlijke zichtbaarheid, volledig hydraulische onafhankelijke aandrijving, microcomputer met display en zelfdiagnosemogelijkheid. Ergonomisch ontworpen met slimme bedieningselementen voor operationeel comfort en gemak.

●VOLLEDIG MODULAIR MACHINEONTWERP

Het volledig modulaire ontwerp maakt het mogelijk om flexibel te modificeren en te upgraden met nieuwe opties volgens de vereisten van de gebruiker. Compacte afmetingen en minimale retrofitvereisten zorgen voor eenvoudig laden en economisch transport. De deuvelstanginvoeger of oscillerende balk en supergladde kunnen tijdens het transport aan de machine gemonteerd blijven.

Featuren (9)

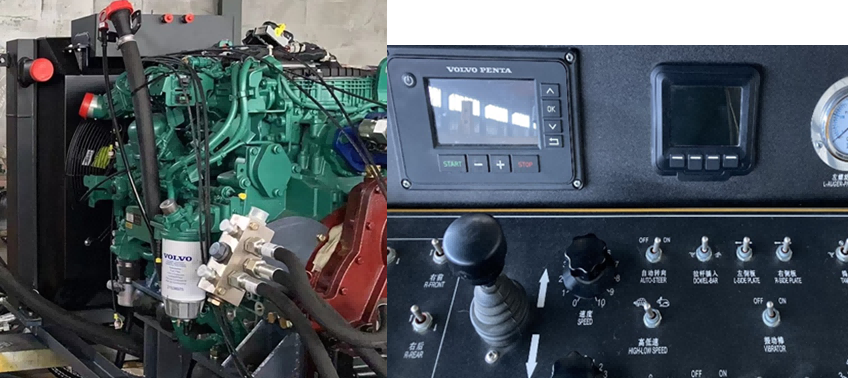

Motor

Volvo/Cummins watergekoelde motor, krachtig, hoog koppelreservering,

laag brandstofverbruik, emissie conform de Europese milieunormen.

Trillingsapparaat – Superhoge frequentie, sterke trillingen, hoge dichtheid van de bovenzijde van de bestrating

Automatisch nivelleringssysteem – Automatische nivellerings- en traceringssystemen zorgen voor een vlak wegdek en een rechte weg.

Schraapplaat – Twee hydraulische cilinders om de hoeveelheid beton die naar de vormmal gaat te regelen, die geheel of onafhankelijk van elkaar links of rechts omhoog en omlaag kan gaan.

Reissysteem

Twee hydraulisch aangedreven rupsbanden en microcomputerbesturing zorgen voor een vooraf ingestelde constante snelheid, een correcte rechte lijn en soepele besturing in bochten.

Perfect ergonomisch ontwerp en bedieningsconcept

Het ergonomisch ontworpen bestuurdersplatform kenmerkt zich door een gebruiksvriendelijk bedieningsconcept en uitstekend zicht, wat het werk voor de bestuurder vergemakkelijkt.

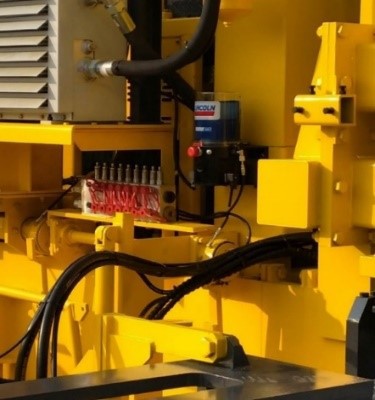

Gecentraliseerde smering

Gecentraliseerde smering kan automatisch. Vul smeervet aan op hoge temperatuur en aandrijfcomponenten, verleng de slijtageperiode effectief, verbeter de betrouwbaarheid van tamper en voeding aanzienlijk.

STANDAARD OF OPTIONELE UITRUSTING

1. Hydraulische trilnaalden

De asfalteermachine is standaard voorzien van 14 hydraulische aansluitingen om de hydraulische trilnaalden aan te drijven (9 of 24 optioneel verkrijgbaar)

2. Afzonderlijke zijbalk-invoegers

Aan beide zijden zijn zijdelings gemonteerde trekstanginzetstukken aangebracht die automatisch trekstangen inbrengen om aangrenzende wegverhardingen te plaveien

3,Longitudinale trekstanginvoeger (alleen voor AHT8500/SF7500S)

Om te voorkomen dat de platen bij de langsvoegen uit elkaar schuiven, worden automatisch langsliggers geplaatst.

4,Optioneel SUPER GLADDER

De supergladde afwerking van hoogwaardig materiaal zorgt voor een perfecte oppervlaktekwaliteit

5. Optionele oscillerende bundelinvoeger (alleen voor AHT7500S)

De excentrisch aangedreven, robuuste oscillerende balk met automatische heffunctie wanneer de machine stopt, kan alle oneffenheden in het betonnen wegdek verwijderen.

6.Optionele DBI-invoeger (alleen voor AHT7500S)

De uitgebreide deuvelstanginzetter (DBI) die op het machineframe is gemonteerd (alleen voor AHT7500S) beschikt over de optionele automatische insteekfunctie waarmee de deuvelstang op de exacte positie kan worden ingebracht.

VOORDELEN VAN DE AHT4000/6000/8500/7500S SERIE SLIPFORM PAVERS

1. Krachtige motor

De krachtige motor garandeert te allen tijde een effectieve betonverharding in het optimale vermogens- en koppelbereik.

2. Prestatie-geoptimaliseerd Eco-modus motormanagement

De ECO-modus kan het motorvermogen automatisch aanpassen aan de prestatievereisten om een ​​optimale motorefficiëntie, een zuinig dieselverbruik en een lage geluidsemissie te garanderen.

3. Gestandaardiseerd bedieningsconcept, ergonomisch geoptimaliseerd, overzichtelijk bedieningspaneel

Met zijn state-of-the-art scherm en duidelijke, taalneutrale symbolen, bevordert het bedieningspaneel productieve on-site operaties. Het gestandaardiseerde, zelfverklarende bedieningsconcept dat op verschillende modellen wordt gebruikt, biedt betere synergie-effecten.

4. Eenvoudige toegang tot de onderhouds- en inspectiepunten minimaliseert de onderhoudsvereisten.

5. Het hoogwaardige machinebesturingssysteem met de gepatenteerde software van ZJAR PAVING verhoogt zowel de bedrijfsveiligheid als het toepassingsbereik van de asfalteermachine.

6. SERVICE DIAGNOSESYSTEEMWIDIAG

ZJAR PAVER, het servicediagnosesysteem met een gestandaardiseerde interface, zorgt ervoor dat technici snel en direct ter plaatse storingen kunnen verhelpen.

7. Dwarshellingregelsysteem

Dankzij de innovatieve, elektronische technologie voor de regeling van de dwarshelling, die door ARAN is ontwikkeld, wordt de reactietijd van de machine aanzienlijk verkort, waardoor het gewenste bestratingseffect wordt bereikt.

8. Snelheidsregeling (machine lopen en snelheidsregeling)

Dankzij de computergestuurde snelheidsaanpassing van elke afzonderlijke baaneenheid kunnen de specificaties met uiterste precisie worden nageleefd, zelfs bij het asfalteren in bochten.

9. Snelle conversie tijdens transport en eenvoudig transport

De minimale inspanning die nodig is om de asfalteermachine om te bouwen tijdens het transport, verlaagt de operationele kosten. Wendbaarheid en compacte machineafmetingen maken transport eenvoudig.

Toepassingsscènes:

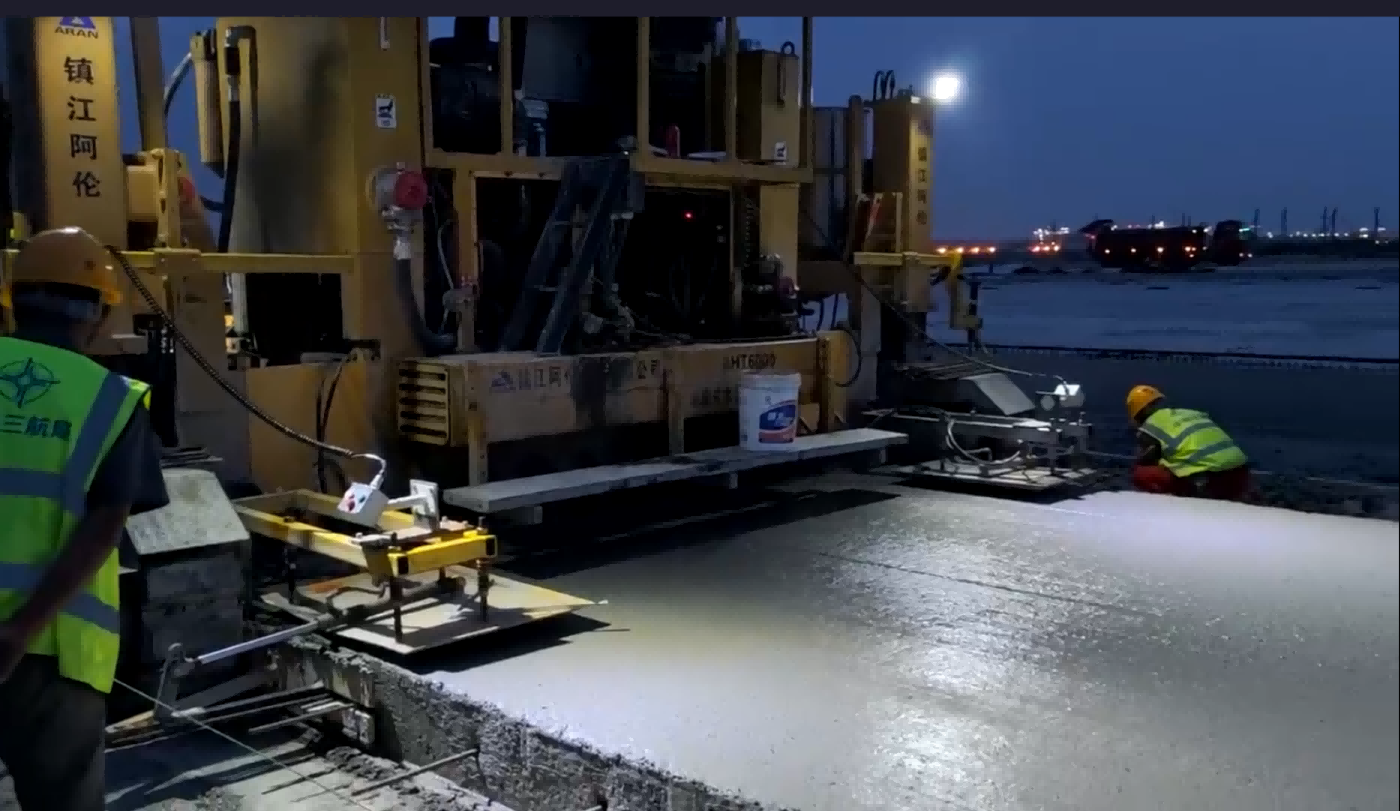

Beelden van plein- en luchthavenbouw

Beelden van de aanleg van wegen en tunnels

eenstapsvorming met goede en nette hoeken en randen

De nauwkeurige bediening met het automatische nivelleringssysteem zorgt voor een zeer egaal wegdek.

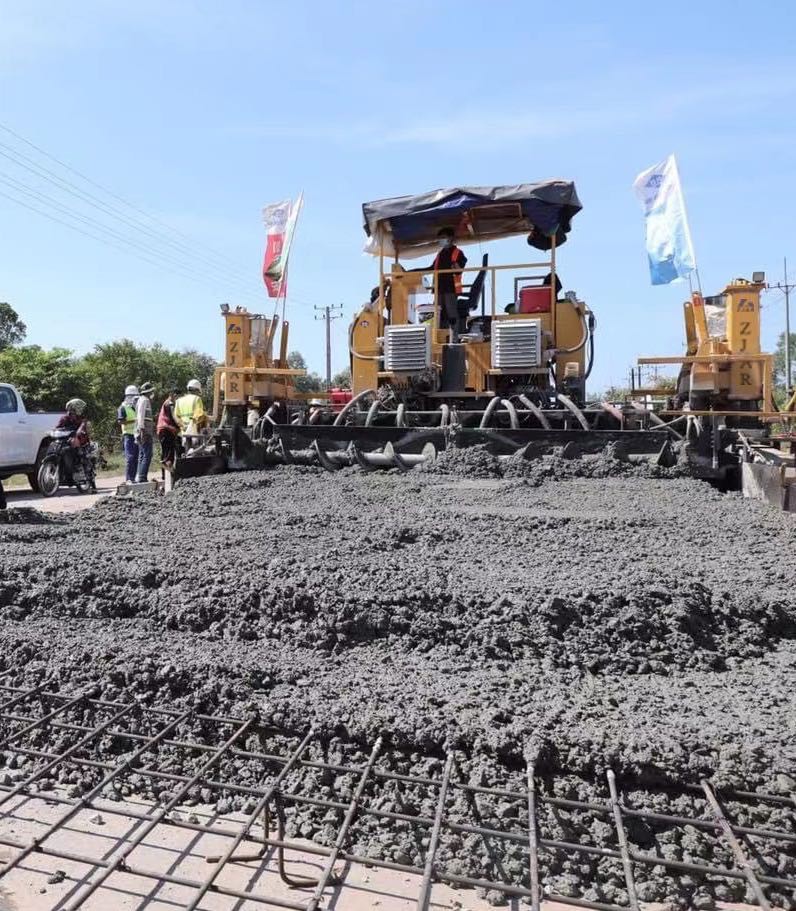

In veel regio's in Zuidoost-Azië is het verplicht om stalen netten in het betonverhardingssysteem te plaatsen.

Bij sommige projecten is het nodig om langsliggers in betonbekistingen te plaatsen. Deze kunnen ook handmatig vooraf worden geplaatst.

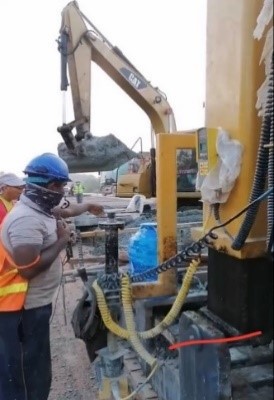

Toepassing van het mechanisme voor het automatisch inbrengen van trekstangen

WorkenPrinciple:

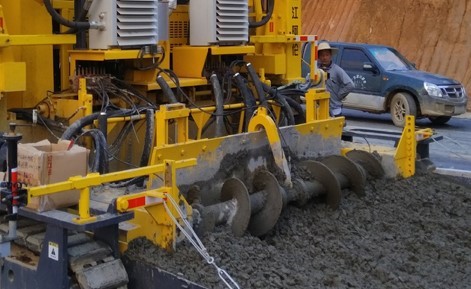

Beton wordt met betonmengsel voor de spreider gegoten; De bestratingsmachine beweegt met een bepaalde snelheid vooruit; Het werkmechanisme begint te werken. De schroefspreider scheidt het verzamelde beton in de linker- en rechterrichting en verdeelt het gelijkmatig voor de schraper. De hoogte van de tijdelijke schraper kan hydraulisch worden aangepast om het cementbeton tot de gewenste dikte van de voorbestrating te schrapen. De plug-in trilstaaf met variabele frequentie trilt met een bepaalde frequentie om de lucht die tijdens het mengproces in het beton is gemengd, uit te stoten en vervolgens de porositeit te elimineren.

Vierkante constructie

.

Stedelijke wegenbouw in Zuidoost-Azië, waar respectievelijk de helft van het wegdek werd geasfalteerd

In een zeer korte tijd werd de betonwegverhardingswerkzaamheden snel afgerond door middel van intensieve bouw. ​​In Cambodja

De sterk verbeterde bouwkwaliteit en werkefficiëntie werden door lokale eigenaren geprezen

Bouwscènes in Afrika in Nigeria, Madagaskar, Senegal en Mauritius

Gecoördineerde bestratingswerkzaamheden zorgen voor een hoge werkefficiëntie

Bij het aanleggen van bestrating zijn, als u obstakels moet vermijden, meerdere eenvoudige betonbekistingen nodig om de bestrating te voltooien.

Klasse 1 snelweg in Puerto Princess, Filipijnen

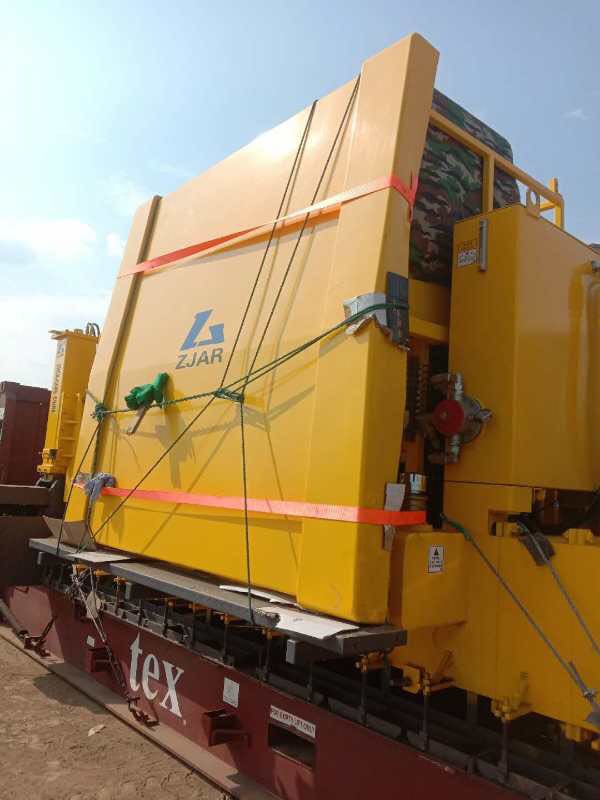

Twee opties voor het laden voor zeetransport:

Er hoeven geen grote onderdelen verwijderd te worden; de gehele machine wordt in een flatrackcontainer vervoerd; wanneer deze naar de locatie wordt vervoerd, kan deze al werken nadat er een klein aantal accessoires is gemonteerd, zoals te zien is op de bovenstaande foto.

Demonteer de rupsband in afzonderlijke kleine onderdelen en doe deze respectievelijk in de container. Wanneer deze op de werkplek wordt afgeleverd, moet er veel montagewerk worden gedaan voordat deze in de bouw kan worden genomen.

Laden voor landtransport:

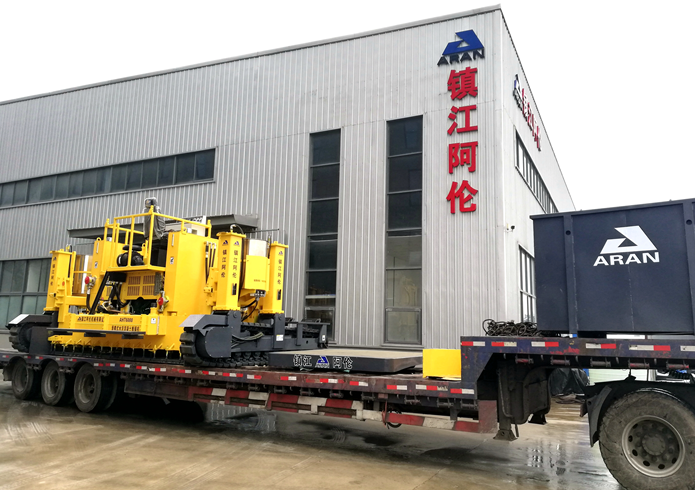

Laden van goederen voor landtransport: Til de asfalteermachine op de platformtrailer

Rijd de asfalteermachine vanaf het speciaal aan de zijkant gemonteerde loopframe op de platformwagen.

Langeafstandsvervoer over de weg met een plateauwagen

ISO-certificering CE-certificering

Aftersales-service:

Door samenwerking, integratie en reorganisatie verbetert ARAN Company haar algehele kracht en vormt een nieuw ontwikkelingsmechanisme met sprongen vooruit.

Het bedrijf ARAN zal zich conformeren aan het bedrijfsconcept van "Waarde creëren voor gebruikers" en zijn kernconcurrentievermogen versterken om een ​​nieuwe sprong voorwaarts te maken voor Zhenjiang Aran Machinery Co., LTD.

Product After-Sales Service-verbintenis

De fabrikant garandeert de kwaliteit van de apparatuur (behalve voor normaal verbruik, motoronderdelen en verbruiksartikelen) gedurende 12 maanden na betaling. Tijdens de garantieperiode garandeert de verkoper de werking van de apparatuur volledig. Tijdens de garantieperiode, indien er kwaliteitsfalen of schade optreedt tijdens de werking van de apparatuur, zal de verkoper dezelfde reserveonderdelen per vliegtuig naar de gebruiker vervoeren op kosten van de verkoper.

Nadat de betonstraatsteen is verkocht, worden op verzoek van de eindgebruiker professionele service-engineers van binnenlandse of buitenlandse mobiele servicestations gratis naar de locatie gestuurd voor installatie, inbedrijfstelling en technische training gedurende 15 dagen. De kosten voor een retourvlucht naar de werkplek en lokale transportkosten voor professioneel servicepersoneel zijn voor rekening van de gebruiker. Als het project van de koper aanvullende technische services vereist nadat de inbedrijfstelling en technische training zijn voltooid, zal de verkoper regelen dat zijn service-engineer het verblijf verlengt of de locatie bezoekt.

Het bedrijf zal doorgaan met het optimaliseren van producten en het bieden van servicegarantie. Na ontvangst van de serviceaanvraag van de koper, zullen we binnen 24 uur een schriftelijk antwoord geven, de bijbehorende verwerkingsmethode voorstellen en de onderdelen zo snel mogelijk per vliegtuig of per expres naar de locatie van de gebruiker leveren, zodat onze overzeese gebruikers levenslange technische service en levering van reserveonderdelen kunnen genieten.
