Glijbekistingsproces

(In Zuidoost-Azië)

Specificaties:

* :Optioneel is de basisverhardingsbreedte 2500 mm of 3500 mm en kan de verhardingsbreedte met tussenpozen van 250 mm of 300 mm worden verbreed.

Het wordt door de klant aangepast aan de werkelijke bouwvereisten.

**:optie 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 tpm;

optie2--TAD850VE, Volvo160kW/2200rpm.

***:optie -QSB6.7-C260-30, Cummins, 194 kW/2200 tpm

Alle informatie en specificaties zijn correct op het moment van drukken en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Functies

一,Prestatiekenmerken:

AHT4000/6000/8500/7500S betonstraatmachines zijn ontworpen met een volledig hydraulische aandrijving, gecentraliseerde computerbesturing met realtime monitoring en zelfdiagnosemogelijkheden, en automatische nivellerings- en traceersystemen.

● OVERZICHT

Deze innovatieve, geavanceerde en praktische machine van hoge kwaliteit is een belangrijk professioneel apparaat voor de aanleg van betonwegen, pleinen en luchthavenverhardingen.

●HOOG FLEXIBELE BETONNEN GLIJBARE BESTRATING

Met glijbekistingsmachines voor beton kunnen standaard betonverhardingen met een breedte van 3,0 m tot 8,5 m en een dikte tot 450 mm nauwkeurig worden geasfalteerd.

●BETONVERDICHTINGSMECHANISME

De paver is uitgerust met een hydraulische trilaandrijving. Gelijktijdige bewerkingen van verspreiden, schrapen, trillen, stampen en extruderen op hetzelfde moment bij het bestraten van de steunlaag en het betonwegdek.

●EFFICIËNT MOTORBEHEERSYSTEEM

ECO-modusinstellingen passen het motorvermogen automatisch aan op basis van de huidige prestatievereisten om een ​​brandstofefficiënt dieselverbruik en lage geluidsemissies te garanderen. Geavanceerde high-performance motortechnologie (tot 210 kW/290HP output) voldoet aan de EC Stage IIIA emissienormen.

●PERFECTE ERGONOMIE EN HANDLING

Het ergonomisch ontworpen operatorplatform met een gebruiksvriendelijk bedieningsconcept en uitstekend zicht maakt het werk van de operator gemakkelijker. Volledig hydraulische onafhankelijke aandrijving, microcomputerdisplay en zelfdiagnosefunctie. Ergonomisch ontwerp met intelligente bedieningselementen voor comfortabele en eenvoudige bediening.

●ROBUUST MACHINE ONTWERPaen DUURZAME STRAATVORM

Het robuuste ontwerp van de machine garandeert consistente, hoogrenderende betonverharding en nauwkeurige bestratingsresultaten, zelfs onder moeilijke omstandigheden op de bouwplaats. De paver is compatibel met de metrische bestratingsmallen van de 8,5 m-serie. De series van 3,0 m tot 8,5 m worden standaard geleverd met een slijtzool en kunnen optioneel worden uitgerust met een kroonprofiel.

●HOOG-PRECISIE BESTURINGS- EN AANDRIJFSYSTEEM

Automatische nivellerings- en traceringssystemen om vlakheid, rechtheid en gladheid van het wegdek bij bochten te garanderen. Het intelligente controlesysteem en het antislipstuursysteem zorgen voor een uiterst soepele werking en garanderen een nauwkeurige rechtheid van het betonwegdek.

●VOLLEDIG MODULAIR MACHINEONTWERP

Het volledig modulaire ontwerp van de machine biedt de flexibiliteit om nieuwe opties aan te passen en te upgraden volgens de vereisten van de gebruiker. Compacte afmetingen en minimale retrofitvereisten zorgen ervoor dat de paver gemakkelijk te laden en economisch te transporteren is. Afhankelijk van de configuratie kunnen de deuvelstang-inserter of oscillerende balk en super smoother tijdens het transport op de machine gemonteerd blijven.

Kenmerken (9)

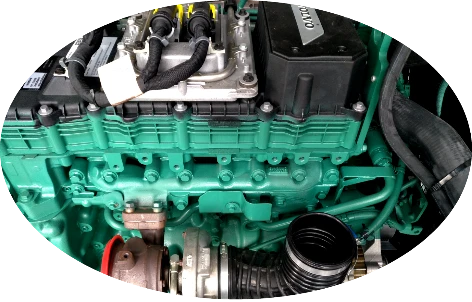

Motor

Volvo/Cummins watergekoelde motor, krachtig, hoog koppelreserve, laag brandstofverbruik, emissie conform Europese milieunormen.

Trillingsapparaat Superhoge frequentie, sterke trillingen, hoge dichtheid van de bovenzijde van de bestrating

Automatisch nivelleringssysteem Automatische nivellerings- en traceringssystemen zorgen voor een vlak verhardingsoppervlak en een rechte weg.

Schraapplaat

Twee hydraulische cilinders regelen de hoeveelheid beton die naar de vormmal gaat. Deze kunnen geheel of onafhankelijk van elkaar links of rechts omhoog en omlaag bewegen.

Reissysteem

Twee hydraulisch aangedreven rupsbanden en microcomputerbesturing zorgen voor een vooraf ingestelde constante snelheid, een correcte rijstijl op rechte stukken en soepel sturen in bochten.

PerfectErgonomischOntwerp En Operatie Concept

Het ergonomisch ontworpen bestuurdersplatform met een gebruiksvriendelijk bedieningsconcept en uitstekend zicht vergemakkelijkt het werk van de bestuurder

.

Gecentraliseerde smering

Centrale smering vult automatisch de componenten met hoge temperaturen en vermogen, waardoor de slijtageperiode effectief wordt verlengd en de betrouwbaarheid van de stamper en toevoer aanzienlijk wordt verbeterd.

STANDAARD OF OPTIONELE UITRUSTING

1. Hydraulische trilnaalden

De asfalteermachine is standaard voorzien van 14 hydraulische aansluitingen om de hydraulische trilnaalden aan te drijven (9 of 24 optioneel verkrijgbaar)

2. Afzonderlijke zijbalk-invoegers

Aan beide zijden zijn zijdelings gemonteerde trekstanginzetstukken aangebracht die automatisch trekstangen inbrengen om aangrenzende wegverhardingen te plaveien

3,Longitudinale trekstanginvoeger (alleen voor AHT8500/SF7500S)

Om te voorkomen dat de platen bij de langsvoegen uit elkaar schuiven, worden automatisch langsliggers geplaatst.

4,Optioneel SUPER GLADDER

De supergladde afwerking van hoogwaardig materiaal zorgt voor een perfecte oppervlaktekwaliteit

5. Optionele oscillerende bundelinvoeger (alleen voor AHT7500S)

De excentrisch aangedreven, robuuste oscillerende balk met automatische heffunctie wanneer de machine stopt, kan alle oneffenheden in het betonnen wegdek verwijderen.

6.Optionele DBI-invoeger (alleen voor AHT7500S)

De uitgebreide deuvelstanginzetter (DBI) die op het machineframe is gemonteerd (alleen voor AHT7500S) beschikt over de optionele automatische insteekfunctie waarmee de deuvelstang op de exacte positie kan worden ingebracht.

VOORDELEN VAN DE AHT4000/6000/8500/7500S SERIE SLIPFORM PAVERS

1. Prestatie-geoptimaliseerd Eco-modus motormanagement

De ECO-modus kan het motorvermogen automatisch aanpassen aan de prestatievereisten en garandeert zo een optimale motorefficiëntie, een zuinig dieselverbruik en een lage geluidsemissie.

2. Krachtige motor

De krachtige motor zorgt te allen tijde voor een efficiënte betonverharding met een optimaal vermogens- en koppelbereik.

3. Gestandaardiseerd bedieningsconcept, ergonomisch geoptimaliseerd, overzichtelijk bedieningspaneel

Met zijn state-of-the-art scherm en duidelijke, taalneutrale symbolen, vergemakkelijkt het bedieningspaneel een efficiënte veldbediening. Het gestandaardiseerde, zelfverklarende bedieningsconcept dat op verschillende modellen wordt gebruikt, biedt betere synergie-effecten.

4. Eenvoudige toegang tot de onderhouds- en inspectiepunten minimaliseert de onderhoudsvereisten.

5. Het hoogwaardige machinebesturingssysteem met de gepatenteerde software van ZJAR PAVING verhoogt zowel de bedrijfsveiligheid als het toepassingsbereik van de glijbekistingsmachine.

6. SERVICE DIAGNOSESYSTEEMWIDIAG

Dankzij het diagnosesysteem van ZJAR PAVER met een gestandaardiseerde interface kunnen technici snel en direct ter plaatse storingen verhelpen.

7. Dwarshellingregelsysteem

Dankzij de innovatieve, elektronische technologie voor de regeling van de dwarshelling, die door ARAN is ontwikkeld, wordt de reactietijd van de machine aanzienlijk verkort, waardoor het gewenste bestratingseffect wordt bereikt.

8. Snelheidsregeling (machine lopen en snelheidsregeling)

Dankzij de computergestuurde snelheidsaanpassing van elke afzonderlijke baaneenheid kunnen de specificaties met uiterste precisie worden nageleefd, zelfs bij het asfalteren in bochten.

9. Snelle conversie tijdens transport en eenvoudig transport

Minimale inspanning vereist om de asfalteermachine om te bouwen tijdens transport verlaagt de operationele kosten. Wendbaarheid en compacte machineafmetingen maken transport eenvoudig.

Toepassingsscènes:

Plein- en luchthavenbouw

Wegen- en tunnelbouw

Glijbekisting met egaal oppervlak en goede verdichting

Eénstapsvorming met goede en nette hoeken en randen

De nauwkeurige bediening met het automatische nivelleringssysteem zorgt voor een zeer egaal wegdek.

In veel regio's in Zuidoost-Azië is het verplicht om stalen netten in het betonverhardingssysteem te plaatsen.

Bij sommige projecten is het nodig om langsliggers in betonbekistingen te plaatsen. Deze kunnen ook handmatig vooraf worden geplaatst.

Toepassing van het mechanisme voor het automatisch inbrengen van trekstangen

WorkenPrinciple:

Betonwagen giet betonmengsel voor spreader; De paver beweegt vooruit met een bepaalde snelheid; Het werkmechanisme begint te werken. De schroefspreader scheidt het verzamelde beton in de linker- en rechterrichting en verdeelt het gelijkmatig voor de schraper. De tijdelijke schraapplaat, met de hydraulisch in hoogte verstelbare, schraapt het cementbeton tot de vereiste dikte van de voorbestrating. De frequentieomzetting plug-in trilstaaf trilt met een bepaalde frequentie om lucht uit te stoten die tijdens het mengen in het beton mengt en vervolgens poriën te elimineren.

Stedelijke wegenbouw in Zuidoost-Azië, waar respectievelijk de helft van het wegdek werd geasfalteerd

In Cambodja

Klasse 1 snelweg in Puerto Princess, Filipijnen

Bouwscènes in Afrika in Nigeria, Madagaskar, Senegal en Mauritius

Gecoördineerde bestratingswerkzaamheden, hoge werkefficiëntie

Om obstakels te vermijden, zijn er meerdere eenvoudige betonbekistingen nodig om de herbestrating uit te voeren.

Twee opties voor het laden voor zeetransport:

Er hoeven geen grote onderdelen verwijderd te worden; de gehele machine wordt in een flatrackcontainer vervoerd; bij transport naar de bouwplaats kan de machine al werken nadat er een klein aantal accessoires is gemonteerd, zoals te zien is op de foto hierboven.

Demonteer de rupsband in afzonderlijke kleine onderdelen en doe deze respectievelijk in de container. Bij levering op de werkplek is er veel montagewerk nodig voordat deze in de bouw kan worden genomen.

Laden voor landtransport:

Laden van goederen voor landtransport: Til de asfalteermachine op de platformtrailer

Rijd de asfalteermachine vanaf het speciaal aan de zijkant gemonteerde loopframe op de platformwagen.

Langeafstandsvervoer over de weg met een plateauwagen

ISO-certificering CE-certificering

Aftersales-service:

Door samenwerking, integratie en reorganisatie verbetert ARAN Company haar technische sterkte aanzienlijk en vormt een nieuw ontwikkelingsmechanisme met sprongen vooruit.

ARAN zal aansluiten bij het bedrijfsconcept van "Waarde creëren voor gebruikers" en de kerncompetitiviteit versterken om een ​​nieuwe sprong voorwaarts te maken voor Zhenjiang Aran Machinery Co., LTD.

Product After-Sales Service-verbintenis

De fabrikant garandeert de kwaliteit van de apparatuur (behalve voor normaal verbruik, motoronderdelen en verbruiksartikelen) gedurende 12 maanden na betaling. Tijdens de garantieperiode garandeert de verkoper de werking van de apparatuur volledig. Tijdens de garantieperiode, indien er kwaliteitsfalen of schade optreedt tijdens de werking van de apparatuur, zal de verkoper dezelfde reserveonderdelen per vliegtuig naar de gebruiker vliegen op kosten van de verkoper.

Nadat de betonstraatsteen is verkocht, worden op verzoek van de eindgebruiker professionele service-engineers van binnenlandse of buitenlandse mobiele servicestations gratis naar de locatie gestuurd voor installatie, inbedrijfstelling en technische training gedurende 15 dagen. De kosten voor een retourvlucht naar de werkplek en lokale transportkosten voor professioneel servicepersoneel zijn voor rekening van de gebruiker. Als het project van de koper aanvullende technische services vereist nadat de inbedrijfstelling en technische training zijn voltooid, zal de verkoper regelen dat zijn service-engineer het verblijf verlengt of de locatie bezoekt.

Het bedrijf zal doorgaan met het optimaliseren van producten en het bieden van servicegarantie. Na ontvangst van de serviceaanvraag van de koper, zullen we binnen 24 uur een schriftelijk antwoord geven, de bijbehorende verwerkingsmethode voorstellen en de onderdelen zo snel mogelijk per vliegtuig of per expres naar de locatie van de gebruiker leveren, zodat onze overzeese gebruikers levenslange technische service en levering van reserveonderdelen kunnen genieten.

Kwaliteitsborging voor productieproces en fabricage

Het bedrijf houdt zich aan het principe van "Alles voor de gebruikers" en biedt apparatuuraanpassingsdiensten aan volgens de behoeften van de gebruiker. Op basis van geavanceerde buitenlandse technologie, gecombineerd met de werkelijke binnenlandse omstandigheden van wegenbouw, heeft Zhenjiang Aran zijn productontwerp voortdurend verbeterd en geperfectioneerd en een reeks productgroepen voor bestrating en mengapparatuur ontwikkeld. Ondertussen heeft het bedrijf ook de vaardigheden onder de knie gekregen om nieuwe soorten producten voor wegenbouw te ontwikkelen. Met zijn toonaangevende technologie, innovatieve geest, betrouwbare kwaliteit en servicegarantie, verkoopt Zhenjiang Aran zijn producten nu wereldwijd. In China, Afrika, Oost-Europa, India, Latijns-Amerika, het Midden-Oosten, Rusland en Zuidoost-Azië helpt Zhenjiang Aran een mooie toekomst voor de wereld op te bouwen.
